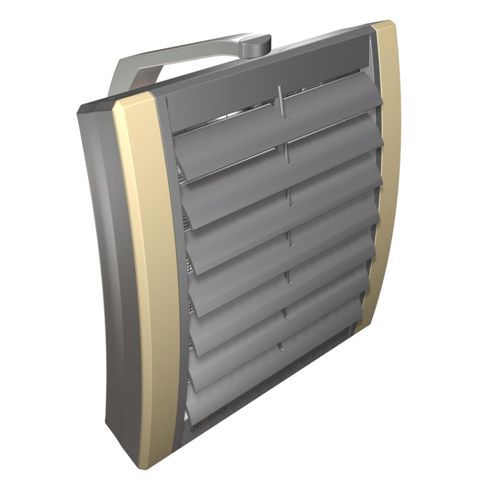

EUROHEAT VOLCANO VR1 (Италия) тепловентилятор водяной отопительный аппарат, расход воздуха 5000-5200 м.куб.ч, мощность 10-30 кВт
Euroheat Volcano VR1 - отопительно-вентиляционные аппараты Volcano предназначены для нагрева воздуха с помощью водяного теплоносителя и равномерного его распределения в помещении с помощью вентилятора и направляющих жалюзи.
Оборудование Volcano предназначено для работы на внутреннем воздухе помещения и является интегральным элементом современных отопительных систем на объектах средних и больших объемов.
Теплоноситель, например горячая вода, отдаёт тепло через теплообменник с очень расширенной поверхностью теплообмена, что гарантирует ему высокую тепловую мощность.
Высокоэффективный осевой вентилятор всасывает воздух из помещения и пропуская его через теплообменник, направляет обратно в помещение. Оборудование VOLCANO VR может работать в качестве промышленного кондиционера с автоматической регулировкой температуры, без встроенной холодильной установки.
Параметры VOLCANO VR, работающего как промышленный кондиционер:
- Теплообменник Euroheat Volcano VR1.
- Тепловая мощность: 10-30 кВт.
- Производительность: 800-5500 м3/ч.
- Максимальные параметры теплоносителя для теплообменника составляют: 130°C, 1,6 МПа.
- Медно-алюминиевая конструкция состоит из медных трубок – змеевика, а также алюминиевых ламелей.
- Присоединительные патрубки (наружная резьба ¾``) находятся на задней панели корпуса.
- Типовой ряд охватывает применение в VOLCANO VR1 10-30 кВт однорядного теплообменника.
- Осевой вентилятор.
- Максимальная рабочая температура составляет 70°C.
- Напряжение питания составляет 230 V/50Hz.
- Класс защиты двигателя имеет IP54, класс изоляции F.
- Циркуляция воздуха происходит при помощи осевого вентилятора, который предохраняется защитной сеткой.
- Профиль лопаток и оптимальное соответствие гарантируют бесшумную и безаварийную работу оборудования.
- Потребляемая мощность двигателя 610 Вт даёт возможность достижения высокой производительности при небольшом использовании тока и при сохранении полной регулировки расхода воздуха.
- Соответствующе сконструированный корпус даёт возможность уменьшения уровня шума вентилятора, вследствие чего оборудование можно использовать на объектах с повышенными акустическими требованиями.
- Корпус состоит из заднего корпуса и передней панели, изготовлен из высококачественного пластика, полипропилена с добавлением талька, благодаря чему термоустойчивость составляет даже 130°C.
- Цветные боковые накладки дают возможность подбора цветовой гаммы оборудования к дизайну помещения.
Направляющие жалюзи дают возможность направления струи тёплого воздуха в 4 позициях. Оптимальная дальность и направление струи воздуха достигается при помощи специального профиля лопаток.
Технические характеристики Euroheat Volcano VR1
|
|
Volcano VR1
|
|
Tz/Tp [°C]
|
90/70
|
80/60
|
70/50
|
50/30
|
|
Tp1 [°C]
|
0
|
5
|
10
|
15
|
20
|
0
|
5
|
10
|
15
|
20
|
0
|
5
|
10
|
15
|
20
|
0
|
5
|
10
|
15
|
20
|
|
|
Расход воздуха 5500 м3/ч (5 скорость), уровень шума 57 дБ(A)[1]
|
|
Pg [kW]
|
33,1
|
30,8
|
28,5
|
26,2
|
23,9
|
28,1
|
25,8
|
23,5
|
21,3
|
19,0
|
23,1
|
20,9
|
18,6
|
16,3
|
14,0
|
13,1
|
10,8
|
8,6
|
6,4
|
4,2
|
|
Tp2 [°C]
|
18,0
|
21,8
|
25,5
|
29,3
|
33,0
|
15,3
|
19,1
|
22,8
|
26,6
|
30,3
|
12,6
|
16,4
|
20,1
|
23,9
|
27,6
|
7,1
|
10,9
|
14,7
|
18,5
|
22,3
|
|
Qw [m3/h]
|
1,5
|
1,4
|
1,3
|
1,2
|
1,1
|
1,2
|
1,1
|
1,0
|
0,9
|
0,8
|
1,0
|
0,9
|
0,8
|
0,7
|
0,6
|
0,6
|
0,5
|
0,4
|
0,3
|
0,2
|
|
Δp [kPa]
|
12,3
|
10,7
|
9,2
|
7,9
|
6,6
|
9,1
|
7,7
|
6,4
|
5,3
|
4,2
|
6,2
|
5,1
|
4,1
|
3,2
|
2,4
|
2,1
|
1,4
|
0,9
|
0,5
|
0,2
|
|
|
Расход воздуха 4000 м3/ч (4 скорость), уровень шума 51 дБ(A)[1]
|
|
Pg [kW]
|
28,3
|
26,3
|
24,3
|
22,4
|
20,4
|
24,1
|
22,1
|
20,2
|
18,2
|
16,3
|
19,8
|
17,9
|
16,0
|
14,0
|
12,1
|
11,3
|
9,4
|
7,5
|
5,6
|
3,7
|
|
Tp2 [°C]
|
21,2
|
24,7
|
28,3
|
31,8
|
35,3
|
18,1
|
21,6
|
25,1
|
28,7
|
32,2
|
14,9
|
18,4
|
22,0
|
25,5
|
29,1
|
8,5
|
12,0
|
15,6
|
19,2
|
22,8
|
|
Qw [m3/h]
|
1,2
|
1,2
|
1,1
|
1,0
|
0,9
|
1,1
|
1,0
|
0,9
|
0,8
|
0,7
|
0,9
|
0,8
|
0,7
|
0,6
|
0,5
|
0,5
|
0,4
|
0,3
|
0,2
|
0,2
|
|
Δp [kPa]
|
9,1
|
7,9
|
6,8
|
5,8
|
4,9
|
6,7
|
5,7
|
4,8
|
3,9
|
3,2
|
4,6
|
3,8
|
3,0
|
2,4
|
1,8
|
1,6
|
1,1
|
0,7
|
0,4
|
0,2
|
|
|
Расход воздуха 3000 м3/ч (3 скорость), уровень шума 42 дБ(A)[1]
|
|
Pg [kW]
|
24,4
|
22,7
|
21,0
|
19,4
|
17,7
|
20,8
|
19,1
|
17,4
|
15,8
|
14,1
|
17,2
|
15,5
|
13,8
|
12,2
|
10,5
|
9,8
|
8,2
|
6,6
|
4,9
|
3,3
|
|
Tp2 [°C]
|
24,5
|
27,8
|
31,1
|
34,4
|
37,7
|
20,9
|
24,2
|
27,5
|
30,8
|
34,2
|
17,2
|
20,6
|
23,9
|
27,2
|
30,5
|
9,9
|
13,2
|
16,6
|
19,9
|
23,3
|
|
Qw [m3/h]
|
1,1
|
1,0
|
0,9
|
0,9
|
0,8
|
0,9
|
0,8
|
0,8
|
0,7
|
0,6
|
0,8
|
0,7
|
0,6
|
0,5
|
0,5
|
0,6
|
0,4
|
0,3
|
0,2
|
0,1
|
|
Δp [kPa]
|
6,9
|
6,0
|
5,2
|
4,4
|
3,7
|
5,1
|
4,3
|
3,6
|
3,0
|
2,4
|
3,5
|
2,9
|
2,3
|
1,8
|
1,4
|
1,2
|
0,8
|
0,6
|
0,3
|
0,1
|
|
|
Расход воздуха 2000 м3/ч (2 скорость), уровень шума 32 дБ(A)[1]
|
|
Pg [kW]
|
19,8
|
18,5
|
17,1
|
15,8
|
14,4
|
16,9
|
15,6
|
14,2
|
12,9
|
11,5
|
14,0
|
12,7
|
11,3
|
10,0
|
8,6
|
8,0
|
6,7
|
5,4
|
4,1
|
2,8
|
|
Tp2 [°C]
|
29,5
|
32,5
|
35,5
|
38,5
|
41,5
|
25,2
|
28,2
|
31,2
|
34,2
|
37,2
|
20,9
|
23,9
|
26,9
|
29,9
|
32,9
|
12,2
|
15,2
|
18,2
|
21,2
|
24,2
|
|
Qw [m3/h]
|
0,9
|
0,8
|
0,8
|
0,7
|
0,6
|
0,7
|
0,7
|
0,6
|
0,6
|
0,5
|
0,6
|
0,6
|
0,5
|
0,4
|
0,4
|
0,3
|
0,3
|
0,2
|
0,2
|
0,1
|
|
Δp [kPa]
|
4,6
|
4,0
|
3,5
|
3,0
|
2,5
|
3,4
|
2,9
|
2,4
|
2,0
|
1,6
|
2,4
|
2,0
|
1,6
|
1,2
|
0,9
|
0,8
|
0,6
|
0,4
|
0,2
|
0,1
|
|
|
Расход воздуха 800 м3/ч (1 скорость), уровень шума 28 дБ(A)[1]
|
|
Pg [kW]
|
11,6
|
10,9
|
10,1
|
9,3
|
8,5
|
10,0
|
9,2
|
8,4
|
7,7
|
6,9
|
8,3
|
7,6
|
6,8
|
6,0
|
5,2
|
4,9
|
4,2
|
3,4
|
2,6
|
1,8
|
|
Tp2 [°C]
|
44,1
|
46,2
|
48,2
|
50,3
|
52,3
|
37,9
|
39,9
|
42,0
|
44,0
|
46,1
|
31,5
|
33,6
|
35,7
|
37,7
|
39,8
|
18,7
|
20,8
|
22,8
|
24,9
|
26,8
|
|
Qw [m3/h]
|
0,5
|
0,5
|
0,4
|
0,4
|
0,4
|
0,4
|
0,4
|
0,4
|
0,3
|
0,3
|
0,4
|
0,3
|
0,3
|
0,3
|
0,2
|
0,2
|
0,2
|
0,1
|
0,1
|
0,1
|
|
Δp [kPa]
|
1,7
|
1,5
|
1,3
|
1,1
|
0,9
|
1,2
|
1,1
|
0,9
|
0,7
|
0,6
|
0,9
|
0,7
|
0,6
|
0,5
|
0,4
|
0,3
|
0,2
|
0,2
|
0,1
|
0,1
|
Tz – температура воды на входе в оборудование;
Tp – температура воды на выходе из оборудования;
Tp1 – температура воздуха на входе в оборудование
Tp2 – температура воздуха на выходе из оборудования;
Pg – тепловая мощность оборудования;
Qw – расход воды;
Δp – гидравлическое сопротивление.
|
