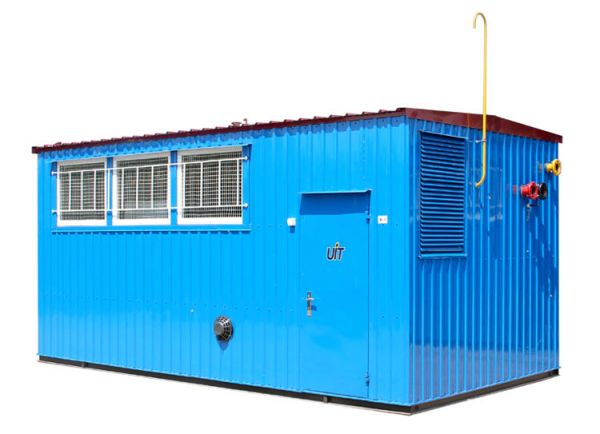

Транспортабельные модульные котельные установки системы "Укринтерм" (ТМКУ) предназначены для теплоснабжения и горячего водоснабжения производственных, жилых и общественных зданий и сооружений.
Изготовляются в контейнерах с габаритными размерами, позволяющими перевозить их автомобильным транспортом, на базе нагревательных модулей МН80эко, МН100эко и МН120эко.
После установки на месте эксплуатации и подключения к водяным, газовой и электрической сетям установка полностью готова к отоплению и горячему водоснабжению.
Установка может иметь от 2 до 10 модулей нагрева, модуль-регулятор температуры, модуль приготовления горячей воды для потребления, комплекс устройств управления и сигнализации для обеспечения работы в автоматическом режиме.
Транспортабельные котельные установки ТМКУ работают на природном газе по ГОСТ 5542.
С 25.04.2013 г. вступили в силу изменения к техническим условиям ТУ У 28.2-20016760-016:2005 "Установки котельные модульные транспортабельные системы "Укринтерм", которыми вводятся новые исполнения названных установок.
Технические характеристики
|
Наименование параметра
|
Ед. изм.
|
Значение параметра для ТМКУ
|
|
160
|
200
|
240
|
360
|
480
|
600
|
720
|
840
|
960
|
1200
|
190
|
|
Номинальная тепловая мощность
|
кВт
|
174
|
200
|
260
|
390
|
520
|
650
|
780
|
910
|
1040
|
1300
|
198
|
|
Номинальная теплопроизводительность
|
кВт
|
160
|
180
|
240
|
360
|
480
|
600
|
720
|
840
|
960
|
1200
|
170
|
|
Номинальное давление газа
|
Па
|
1960
|
1274
1960
|
|
Номинальный расход газа при t=20ºС, атм.давлении 760 мм.рт.ст.,Qн.раб.=8000 кКал/м3
|
м3/ч
|
20,0
|
22,6
|
29,2
|
43,2
|
57,2
|
71,2
|
85,2
|
99,2
|
114
|
142,4
|
22,4
|
|
Номинальное давление газа
|
Па
|
1960
|
1274
1960
|
|
Рабочее давление теплоносителя
|
МПа
|
0,6
|
0,2
|
|
Максимальная температура теплоносителя
|
°C
|
95
|
90
|
|
Максимальная температура воды в контуре ГВС
|
°C
|
55
|
-
|
|
Температура продуктов сгорания на выходе из модулей нагрева, не менее
|
°C
|
110
|
|
Характеристика электропитания
|
В/Гц
|
220/50
|
|
Габаритные размеры, не более:
|
|
- высота
|
мм
|
3100
|
|
- ширина
|
мм
|
2650
|
3400
|
2650
|
|
- длина
|
мм
|
5000
|
6000
|
6500
|
7000
|
7500
|
8000
|
8500
|
9000
|
5000
|
|
Масса, не более
|
кг
|
4300
|
4450
|
4600
|
4800
|
4800
|
5200
|
5600
|
6000
|
6400
|
7200
|
4500
|
Виды исполнения:
|
Наименование оборудования
|
Производитель, обозначение нормативного документа
|
Количество модулей или котлов для исполнения ТМКУ:
|
|
160
|
200
|
240
|
360
|
480
|
600
|
720
|
840
|
960
|
1200
|
190
|
|
Модуль нагрева МН80эко
|
Укринтерм, ТУ У 20016760-005-2000,
ТУ У 29.7-20016760-017:2008
|
2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
или МН100эко
|
-
|
2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
или МН120эко
|
-
|
-
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
-
|
|
или МН240
|
-
|
-
|
-
|
-
|
2
|
-
|
3
|
-
|
4
|
5
|
-
|
|
Модуль регулирующий
|
Укринтерм, ТУ У 20016760-001-99
|
1
|
-
|
|
Модуль приготовления горячей воды
|
Укринтерм, ТУ У 20016760-002-99
|
1
|
-
|
|
Котел "Укринтерм-95"
|
Укринтерм, ТУ У 20016760-013-2004
|
-
|
2
|
|
Транспортабельная модульная котельная установка ТМКУ
